2013-04-29
I Międzyszkolny Konkurs Techniczny SEP
W ramach pierwszej edycji Międzyszkolnego Konkursu Technicznego SEP organizowanego przez Oddział Bielsko-Bialski SEP uczniowie ZSME w Żywcu wystartowali w dwóch kategoriach. Uczniowie realizujący pierwszy temat – „Optymalizacja jasności świecenia źródła światła opartych na diodach LED w cyklu dobowym pod kątem maksymalnej oszczędności energii.” zwyciężyli w swojej kategorii i otrzymali cenne nagrody, zdobywając także dla pracowni drukarkę laserową.
 |
|

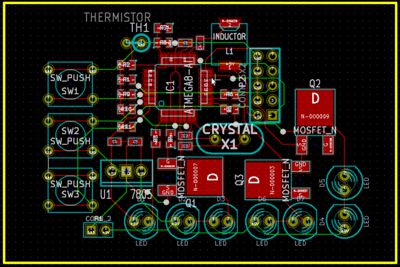

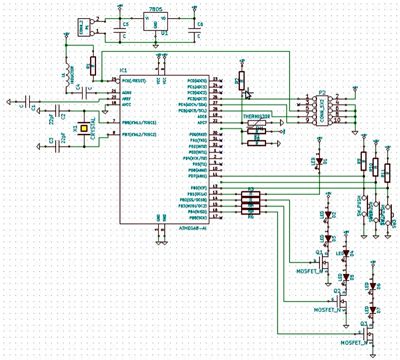

| Schemat układu | Projekt płytki drukowanej |
Praca konkursowa (fot. K. Tabacki)
Skonstruowali model lampy LED sterowanej układem elektronicznym z mikrokontrolerem ATmega. Za pomocą fotorezystora układ sterujący mierzy poziom natężenia światła na oświetlanym obszarze i tak steruje jasnością lampy LED aby kompensować światłem sztucznym niedobór światła naturalnego. Za pomocą potencjometru i przycisków użytkownik ma możliwość wyboru trybu pracy urządzenia (tryb automatyczny lub ręczny), a także regulacji zadanego poziomu natężenia światła.
Dodatkowym atutem urządzenia jest możliwość regulacji „temperatury” emitowanego światła, co uzyskano za pomocą dodatkowej czerwonej diody LED dobudowanej do lampy. Regulację jasności emitowanego światła uzyskano poprzez sterowanie diod LED przebiegami prostokątnymi o modulowanym wypełnieniu – PWM.
Praca była wykonywana pod kierunkiem mgr inż. Leszka Szpili i mgr inż. Marka Danielewicza.
Uczniowie realizujący temat – „Układ nadążny śledzenia położenia słońca.” zajęli w swojej kategorii drugie miejsce. Praca była wykonywana pod kierunkiem mgr inż. Elżbiety Burlagi.
Gratulujemy laureatom!
