2014-03-28
Seminarium szkoleniowe na temat „Smart Grid z wykorzystaniem lokalnych
źródeł zasilania np. Odnawialnych Źródeł Energii ”
Warto szerzej przyjrzeć się potrzebie wprowadzenia nowych rozwiązań do sieci elektroenergetycznych. Obecnie jednym z najpopularniejszych tematów w tej dziadzinie jest tzw. „smart grid” – inteligentne systemy dostawy energii. „W najbardziej potocznym rozumieniu termin ten oznacza dostarczanie odbiorcom energii elektrycznej lub szerzej – usług energetycznych – z wykorzystaniem środków IT, zapewniające obniżenie kosztów i zwiększenie efektywności oraz zintegrowanie rozproszonych źródeł energii, także odnawialnej.” http://www.smartgrid.agh.edu.pl
Członkowie szkolnego koła SEP przy ZSME w Żywcu, uczniowie klasy 4bT, uczestniczyli w szkoleniu poświęconemu „smart grid”. Udział w seminarium był dla nich nagrodą za osiągane wyniki w nauce.
Szkolenie rozpoczęło się wykładem prof. dr hab. inż. Antoniego Dmowskiego którego myślą przewodnią były „ŻRÓDŁA ODNAWIALNE I ICH PRZYKŁADY WŁĄCZENIA DO MIKRO-SIECI”.
Wykład prof. dr hab. inż. Antoniego Dmowskiego
Omówiono zagadnienia konieczności informatycznego sterowania siecią, w kontekście przypadków „wpompowywania” do sieci energii większej niż zapotrzebowanie odbiorców powiększone o straty. Dowiedzieliśmy się, że tego typu zjawiska powodują problemy z wysokością napięcia, z częstotliwością w sieci przemiennoprądowej oraz z cyrkulacją mocy biernej itp. Stosowanie źródeł energii odnawialnej wymaga zastosowania zaawansowanych technologii sterowania i kontroli sieci, co jest polem do popisu dla specjalistów z dziedziny informatyki. Brak prawidłowej kontroli może doprowadzić do blackoutów jakie w przeszłości zostały wywołane w Niemczech działaniem elektrowni wiatrowych, czy w Hiszpanii działaniem elektrowni słonecznych.
Wykład prof. dr hab. inż. Antoniego Dmowskiego
Na przykładzie Elektrowni hybrydowej Makowiec, zobaczyliśmy schemat układu nadzoru elektrowni hybrydowej oraz wyniki analizy efektywności energii otrzymanej z paneli słonecznych i turbiny wiatrowej w poszczególnych miesiącach. Z prezentowanych danych wynikało, że tylko w miesiącach letnich układ działa efektywnie, a w pozostałych wymaga zewnętrznego wspomagania.
Kolejnym bardzo interesującym punktem programu szkolenia była prezentacja osiągnięć firmy ENAP S.A. przedstawiona przez Prezesa Zarządu Dariusza Drabiuka - „WYBRANE ZAGADNIENIA I APLIKACJE GENERACJI ENERGII ELEKTRYCZNEJ, PRZY WYKORZYSTANIU OZE. DOŚWIADCZENIA Z BUDOWY I EKSPLOATACJI ELEKTROWNI SŁONECZNEJ W KOZIENICACH FIRMY ENAP SA”
Na podstawie doświadczeń, zainstalowanej i uruchomionej elektrowni fotowoltaicznej, przez firmę ENAP S.A., w Kozienicach, prześledziliśmy zagadnienia związane z budową i obsługą OZE.
Jest to pierwsza tego typu elektrownia w rejonie, która ma oficjalne warunki na przyłączenie do sieci elektroenergetycznej dla wytwórców energii ze źródła odnawialnego jakim jest słońce. Elektrownia o mocy 25kWp składa się z 122 paneli PV, dwóch falowników oraz baterii chemicznej.

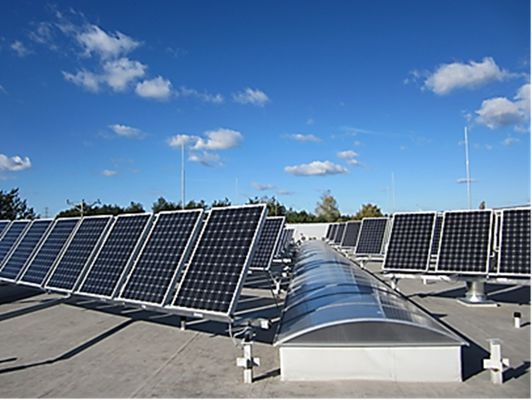

Elektrownia słoneczna w Kozienicach firmy ENAP S.A.
Elektrownia zbudowana na dachu hali produkcyjnej ma również charakter dydaktyczno-badawczy dlatego też zostały zbudowane dwa systemy fotowoltaiczne - układ OFF GRID (wyspowy) i układ ON GRID, w którym falownik pracuje bezpośrednio na sieć elektroenergetyczną.
Cechą szczególną zastosowanego układu przetwarzania energii jest to, iż przetwornica monitoruje ilość możliwej maksymalnej energii jaką można pozyskać z ogniw PV. Układ śledzi tzw. punkt maksymalnej mocy ogniw (MPPT) i pozwala na obciążenie tylko taką mocą (nie większą i nie mniejszą) by zapewnić największą sprawność ogniw.
(Opracowano na podstawie referatu autorstwa mgr inż. Jerzy Pergół, mgr inż. Dariusz Drabiuk, ENAP SA , Wilczkowice Górne 41)
Uczniowie obecni na szkoleniu z bardzo dużym zaciekawieniem obserwowali prezentowane on-line, wskazania układu hybrydowego stacji przekaźnikowej w Trzciańcu, porównując wielkości takie jak np. prąd ogniwa, prąd obciążenia i prąd generowany przez wiatr, oraz wiele innych parametrów.
Szkolenie zakończyła prezentacja działalności firmy Energo-complex Sp. z o.o. przedstawiona przez Wiceprezesa Janusza Powlucha.
Motto firmy jakie wyłaniało się z prezentacji to: „Wykonamy wszelkie prace serwisowe i remontowe na transformatorach mocy, które są do wykonania na miejscu zainstalowania”.
Prelekcja przedstawiona przez Wiceprezesa Janusza Powlucha z firmy Energo-complex Sp. z o.o.
Mocno sygnalizowaną propozycją firmy Energo-complex Sp. z o.o., kierowaną do użytkowników transformatorów, jest rewolucyjny sposób regeneracji oleju. Znajduje on zastosowanie nawet dla urządzeń, których czas dotychczasowej pracy wynosi czasem ponad 40 lat, a pracowały pod niewielkimi obciążeniami. Transformatory te mają często całkowicie sprawną część aktywną, uzwojenia itp., co pozwala na kolejne kilkanaście lat sprawnej pracy, przy zatrzymaniu procesu starzenia związanego z izolacją papierowo-olejową. Starznie transformatora związane z degradacją izolacji papierowo-olejowej spowodowanej zawilgoceniem jest procesem ciągłym, którego nie można zatrzymać, ale można spowolnić. „Przełom w zakresie wykorzystania technologii regeneracji nastąpił wraz z wprowadzeniem procesu reaktywacji sorbentu. Dzięki nowej technologii sorbent może być wykorzystany nawet do 300 razy bez pogorszenia właściwości filtracyjnych”, http://www.energo-complex.pl także w miejscu zainstalowania transformatora, bez konieczności przerywania jego pracy.
Po zakończeniu szkolenia wszyscy uczestnicy otrzymali zaświadczenia potwierdzające uczestnictwo w seminarium, a uczniowie poza uzyskaniem nowych wiadomości wyszli w przekonaniu, że zagadnienia związane z OZE, stają się coraz realniejszą codziennością, a nie jak dotychczas piękną przyszłością.
